Среднее напряжение 33kV 3X150+50 квадратный миллиметр кабель с изоляцией из XLPE воздушный кабель

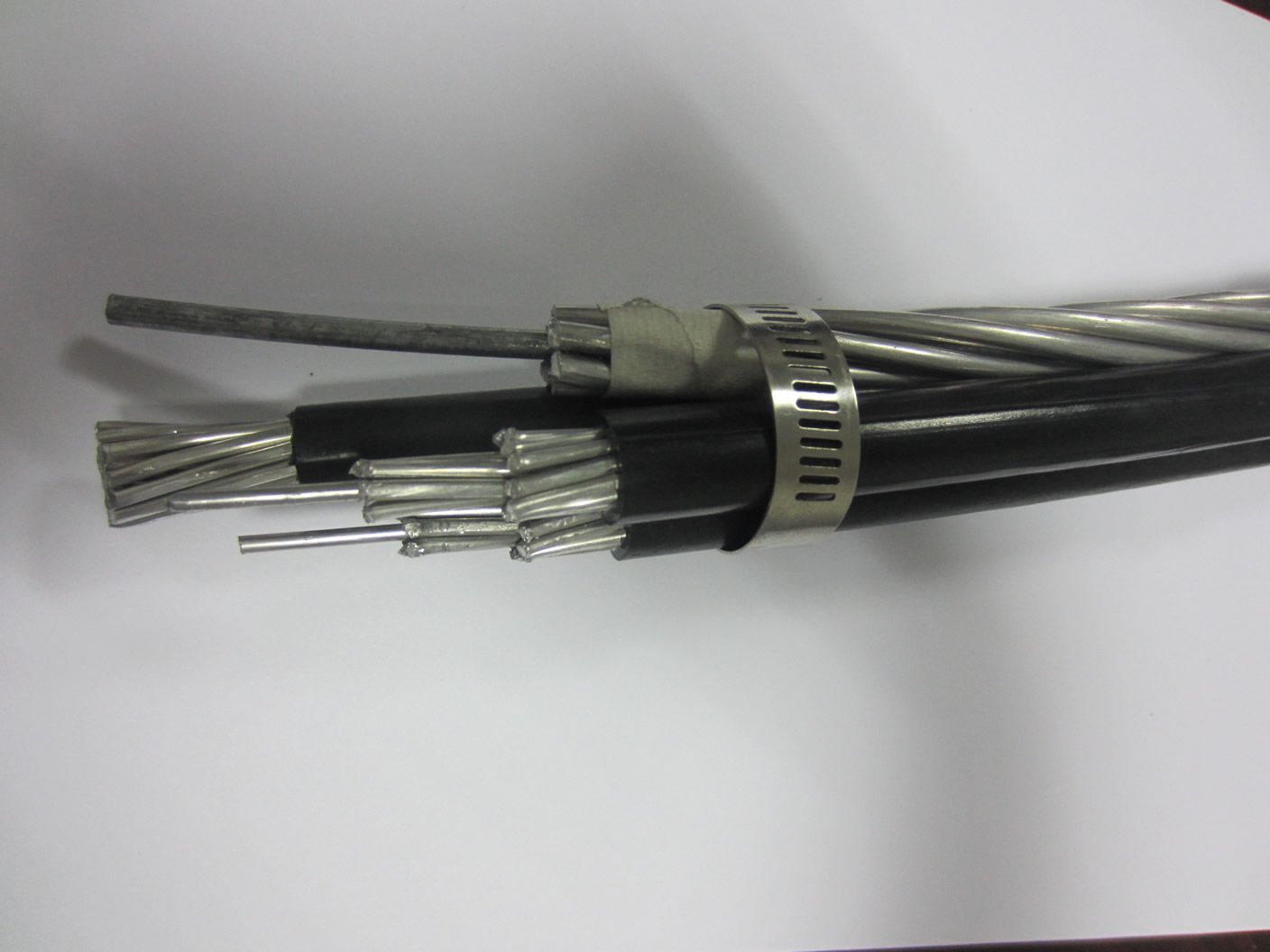

Среднее напряжение 33kV 3X150+50 квадратный миллиметр кабель с изоляцией из XLPE воздушный кабель image

Get Latest Price Request a quote

Product Details

Модель №.

Medium Voltage ABC Cable

Ток

Постоянный Ток и Переменный Ток

Материал изоляции

XLPE

Материал оболочки

ПВХ

Материал Форма

Круглый провода

Проволока Основной Материал

алюминий

Сертификация

ISO, CCC, CE, кема

Модель

антенный кабель

Марка

яифанг

core (ядро)

3+1

цвет оболочки

черный или в соответствии с требованиями

стандарт

san 1713, iec 60502-2

металлический экран

медная лента

Транспортная Упаковка

барабан

Характеристики

3x150+50 мм2

Торговая Марка

яифанг

Происхождение

Zhengzhou, Henan, China

Код ТН ВЭД

8544601200

Производственная Мощность

100 км в месяц

Product Description

Мв 33кв 3X150+50 Sqmm XLPE изолированный кабель кабель ABC среднего напряжения

1.приложений

Антенный кабель в комплекте (ABC) — это очень инновационную концепцию в отношении накладных расходов распределение мощности по сравнению с обычными оголенные провода системы распределения накладных расходов. Он обеспечивает более высокий уровень безопасности и надежности, снижение потерь мощности и конечной системы экономики за счет установки, технического обслуживания и оперативных расходов. Кабели предназначены для воздушных линий электропередачи и вход в комнату проводами с АС номинальное напряжение 1 кв и ниже.

2.стандартов

Гб/T12527,1179 , IEC60502 , NFC 33-209 , BS 7870 , ANSI/ICEA S-76-474 AS/NZS 3560.1 и т.д.
*KAIQI питание может также разработка и производство для специального применения требования.

3.производства ниже допустимых пределов

Номинальное напряжение U0 И U(Um) (КВ) : 0.6/1(1.2); 11кв; 25кв; 33кв

Количество ядер процессора : 1 , 2 , 3, 4, 5, 3+1, 4+1, 3+2

Номинальное сечение(мм2): 10~240

4.Строительство

• Этап: круговой уплотненных витого H68 алюминия для BS2627.

• Проводник экрана: штампованный semi-проводящих слоев.

• Отсутствие короткого замыкания: XLPE.

• Отсутствие короткого замыкания экрана: штампованный semi-проводящих слоев.

• Металлический экран (опционально): медного провода или медной ленты экрана.

• Разделитель: Semi-токопроводящие swellable ленты.

• Внешняя оболочка: HDPE или PE

• Поддержка Проводник: оцинкованной стали провода.

• В СБОРЕ: три XLPE изоляцией ядер с сеткой в комплекте вокруг провода оцинкованной стали в правом.

5. Спецификации

Кв 6.35/11abc кабель

Число ядер X НОМИНАЛЬНЫЙ В РАЗРЕЗЕ	Фаза проводник			MESSENGER БЛОКА ПОДВЕСКИ			Рейтинг на уровне постоянного тока 300C ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ
Число ядер X НОМИНАЛЬНЫЙ В РАЗРЕЗЕ	STRANDING	Номинальная область в разрезе	Максимальное сопротивление проводника	STRANDING	Номинальная область в разрезе	Повреждения груза
№ № мм²	№ № ММ	Мм²	Ом/км	№ № ММ	Мм²	Кн	A
3X50 + 1X25	19/1.78	50	Втулки 0,641	7/3.0	50	60	116
3X70 + 1X50	19/14.	70	0.443	7/3.15	50	62	210
3X95+ 1X50	19/2.52	95	0.32	7/3.0	50	60	173
3X185 1 X120	37/2.52	185	0.164	7/4.67	120	150	259
3X150 + 1 X50	37/2,25	150	0.206	7/3.15	50	62	365
3X240 + 1 X50	61/2,25	240	0,125	7/3.15	50	62	500

19/33КВ ABC кабель

	Фаза проводник			MESSENGER БЛОКА ПОДВЕСКИ			Рейтинг на уровне постоянного тока 300C ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ
	STRANDING	Номинальная область в разрезе	Максимальное сопротивление проводника	STRANDING	Номинальная область в разрезе	Повреждения груза
№ № мм²	№ № ММ	Мм²	Ом/км	№ № ММ	Мм²	Кн	A
3X50 + 1X50	19/1.78	50	Втулки 0,641	7/3.0	50	60	165
3X150+ 1X50	37/2,25	150	0.206	7/3.0	50	60	315
3X185 1 X70	37/2.52	185	0.164	7/3.57	70	91	355
3X70 + 1 X50	19/2.14	7	0.443	7/3.15	50	62	250

Кто мы Китай Среднее напряжение 33kV 3X150+50 квадратный миллиметр кабель с изоляцией из XLPE воздушный кабель производитель и поставщик,Вы можете получить более подробную информацию по электронной почте, вы получите дешевую или заводскую цену.
