Стандарт ASTM для overhead кабеля Swallow ACSR проводник

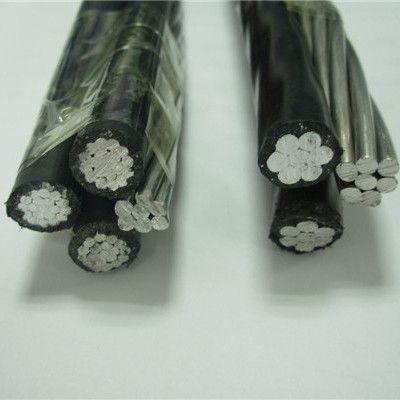

Стандарт ASTM для overhead кабеля Swallow ACSR проводник image

Get Latest Price Request a quote

Product Details

Ток

Постоянный Ток и Переменный Ток

Материал Форма

Круглый провода

Проволока Основной Материал

сталь и алюминий

Сертификация

ISO, CCC, CE

Модель

acsr

Марка

яифанг

Транспортная Упаковка

стальной деревянный барабан

Характеристики

15 мм2-1000 мм2

Торговая Марка

яифанг

Происхождение

Китай

Производственная Мощность

8000000

Product Description

Провод ACSR для разводки кабелей стандарта ASTM

Области применения

Стандартный подвесной кабель ASTM для проводника ACSR предназначен для использования в условиях воздушных навозов, подвергающихся эолийской вибрации и колебанию вследствие ветра и льда. Проводник TP может быть натянут до максимально допустимых пределов натяжения без дополнительной защиты от вибрации.

Строительство

Проводник ACSR со стандартным верхним кабелем ASTM состоит из двух одинаковых оголенных проводников, скрученных вместе с левой накладкой. Это придает кабелю прямоугольную спиральную форму. Эта спиральная форма нарушает силы, создаваемые устойчивым поперечным ветром, который вызывает вибрацию кабеля, представляя постоянно изменяющийся диаметр кабеля для ветра. Эта спиральная форма, а также меньшая жесткость на кручение и изменяющиеся жесткость на изгиб также уменьшают или устраняют скалы кабеля из-за комбинированных нагрузок на лед и ветер.

Компоненты TP могут быть проводниками типа AAC, AAAC, ACAR, ACSR, AAC/TW или ACSR/TW, соответствующими требованиям соответствующих стандартов ASTM.

Технические характеристики

Проводник TP соответствует или превышает следующие спецификации ASTM для каждого узла:

B-911/B-911M для проводника с витой парой.

B-231 алюминиевый проводник, многожильный, многожильный.

B-232 алюминиевый проводник, многожильный, усиленный покрытием из стали (ACSR).

B-399 Концентрично-лежастые многожильные проводники из алюминиевого сплава 6201-T81.

B-524 Концентрично-лежастые многожильные алюминиевые проводники, усиленные алюминиевым легированным (ACAR, 1350/6201)

B-779-жильный провод компактный концентричный-прокладочный алюминиевый провод, усиленный сталью (ACSR/TW.)

Расчет амакаемости производится при температуре проводника 75oC, температуре окружающей среды 25oC, излучательной способности 0.5, ветре sec…in солнца.

Лили TP

AAC

2x#3

105.2

7×0,0867

НЕТ ДАННЫХ

0,260×0,520 дюйма

0.426 дюйма

99.0 фунтов

НЕТ ДАННЫХ

99.0 фунтов

2180 фунтов

272 а

AMES TP

AAAC

2x#2

154.9

7×0,1052

НЕТ ДАННЫХ

0,316×0,632 дюйма

0.517 дюйма

145.4 фунтов

НЕТ ДАННЫХ

145.4 фунтов

5600 фунтов

328 а

Проглатывать TP

ACSR

2x#3

105.2

6×0,0937

1×0,0937

0,281 x 0,562 дюйма

0.460 дюйма

98.4 фунтов

46.4 фунтов

144.8 фунтов

4600 фунтов

275 а

Ирис TP

AAC

2x#2

132.7

7×0,0974

НЕТ ДАННЫХ

0,292×0,584 дюйма

0.478 дюйма

124.6 фунтов

НЕТ ДАННЫХ

124.6 фунтов

2700 фунтов

316 а

Воробья TP

ACSR

2x#2

132.7

6×0,1052

1×1 0,1052

0,316×0,631 дюйма

0.517 дюйма

124.0 фунтов

59.0 фунтов

183.0 фунтов

5700 фунтов

316 а

Панси TP

AAC

2x#1

167.4

7×0,1093

НЕТ ДАННЫХ

0,328 x 0,656 дюйма

0.537 дюйма

157.0 фунтов

НЕТ ДАННЫХ

157.0 фунтов

3280 фунтов

367 а

Робин TP

ACSR

2x#1

167.4

6×0,1181

1×1 0,1181

0,355×0,710 дюйма

0.581 дюйма

156.4 фунтов

74.0 фунтов

230.4 фунтов

7100 фунтов

371 а

Мак TP

AAC

2×1/0

211.2

7×0,1228

НЕТ ДАННЫХ

0,368×0,736 дюйма

0.602 дюйма

198.2 фунтов

НЕТ ДАННЫХ

198.2 фунтов

3980 фунтов

426 а

Азуза ТП

AAAC

2×1/0

246.6

7×0,1327

НЕТ ДАННЫХ

0,396×0,796 дюйма

0.652 дюйма

231.4 фунтов

НЕТ ДАННЫХ

231.4 фунтов

8920 фунтов

437 а

Raven TP

ACSR

2×1/0

211.2

6×0,1327

1×0,1327

0,396×0,790 дюйма

0.652 дюйма

197.2 фунтов

93.2 фунтов

290.4 фунтов

8760 фунтов

420 а

Главный TP

AAC

2×2/0

266.2

7×0,1379

НЕТ ДАННЫХ

0,414×0,828 дюйма

0.678 дюйма

250.0 фунтов

НЕТ ДАННЫХ

250.0 фунтов

5020 фунтов

495 а

Анахайм TP

AAAC

2×2/0

310.8

7×0,1490

НЕТ ДАННЫХ

0,447×0,894 дюйма

0.732 дюйма

291.8 фунтов

НЕТ ДАННЫХ

291.8 фунтов

10780 фунтов

510 а

Квэйл TP

ACSR

2×2/0

266.2

6×0,1489

1×0,1489

0,447×0,894 дюйма

0.732 дюйма

248.6 фунтов

117.6 фунтов

366.2 фунтов

10600 фунтов

484 а

Флокс TP

AAC

2×3/0

335.6

7×0,1548

НЕТ ДАННЫХ

0,46×0,926 дюйма

0.760 дюйма

315.0 фунтов

НЕТ ДАННЫХ

315.0 фунтов

6080 фунтов

574 а

Амхерст TP

AAAC

2×3/0

391.4

7×0,1672

НЕТ ДАННЫХ

0,502×1,004 дюйма

0.822 дюйма

367.4 фунтов

НЕТ ДАННЫХ

367.4 фунтов

13580 фунтов

592 а

Голубь TP

ACSR

2×3/0

335.6

6×0,1672

1 x 0,1672

0,502×1,004 дюйма

0.822 дюйма

313.4 фунтов

148.2 фунтов

462.0 фунтов

13240 фунтов

582 а

Окгуп TP

AAC

2×4/0

423.2

7×0,1739

НЕТ ДАННЫХ

0,552×1,044 дюйма

0.854 дюйма

397.2 фунтов

НЕТ ДАННЫХ

397.2 фунтов

7660 фунтов

667 а

Альянс TP

AAAC

2×4/0

493.8

7×0,1878

НЕТ ДАННЫХ

0,563×1,126 дюйма

0.922 дюйма

463.6 фунтов

НЕТ ДАННЫХ

463.6 фунтов

17120 фунтов

692 а

Пингвин TP

ACSR

2×4/0

423.2

6×0,1878

1×1 0,1878

0,563×1,126 дюйма

0.922 дюйма

395.4 фунтов

188.8 фунтов

582.2 фунтов

16700 фунтов

642 а

Яегер TP

ACSR

2 x 228,2

456.4

18×0,1126

1×1 0,1126

0,536 x 1,126 дюймов

0.922 дюйма

428.5 фунтов

67.1 фунтов

495.6 фунтов

12200 фунтов

720 а

Последовательное подключение

AAC

2×266.8

533.6

7×0,1953

НЕТ ДАННЫХ

0,586 x 1,172 дюйма

0.959 дюйма

501.0 фунтов

НЕТ ДАННЫХ

501.0 фунтов

9700 фунтов

774 а

Кнопка TP

AAAC

2×266.8

533.6

19×0,1283

НЕТ ДАННЫХ

0,642×1,284 дюйма

1.051 дюйма

587.2 фунтов

НЕТ ДАННЫХ

587.2 фунтов

22000 фунтов

810 а

Вакшиинг TP

ACSR

2×266.8

533.6

18×0,1217

1×0,1217

0,609×1,218 дюйма

0.997 дюйма

501.0 фунтов

78.6 фунтов

580.0 фунтов

13800 фунтов

789 а

Партридж TP

ACSR

2×266.8

533.6

26×0,1013

7×0,0788

0,642×1,284 дюйма

1.051 дюйма

504.0 фунтов

230.0 фунтов

734.0 фунтов

22600 фунтов

810 а

Тюльпан TP

AAC

2×336.4

672.8

19×0,1331

НЕТ ДАННЫХ

0,666×1,332 дюйма

1.090 дюйма

632.0 фунтов

НЕТ ДАННЫХ

632.0 фунтов

12300 фунтов

902 а

Merlin TP

ACSR

2×336.4

672.8

18×0,1387

1×0,1367

0,684×1,368 дюйма

1.120 дюйма

632.0 фунтов

100.0 фунтов

732.0 фунтов

17400 фунтов

917 а

Линнет TP

ACSR

2×336.4

672.8

26×0,1137

7×0,0884

0,721 x 1,442 дюйма

1.180 дюйма

634.0 фунтов

292.0 фунтов

926.0 фунтов

28200 фунтов

923 а

Канна TP

AAC

2×397,5

795

19×0,1447

НЕТ ДАННЫХ

0,724×1,448 дюйма

1.185 дюйма

746.0 фунтов

НЕТ ДАННЫХ

746.0 фунтов

14200 фунтов

984 а

Чикадея TP

ACSR

2×397,5

795

18×0,1486

1×0,1486

0,743×1,486 дюйма

1.216 дюйма

746.0 фунтов

118.0 фунтов

864.0 фунтов

19900 фунтов

1001 а

Ptarmigan TP

ACSR

2×397,5

795

20 x 0,1400

7×0,0626

0,752×1,504 дюйма

1.231 дюйма

747.0 фунтов

146.0 фунтов

893.0 фунтов

22200 фунтов

1007 а

Ibis TP

ACSR

2×397,5

795

26×0,1236

7×0,0961

0,783×1,566 дюйма

1.282 дюйма

750.0 фунтов

344.0 фунтов

1094 фунтов

32600 фунтов

1030 а

Cosmos TP

AAC

2×477.0

954

19×0,1584

НЕТ ДАННЫХ

0,793×1,586 дюйма

1.298 дюйма

896.0 фунтов

НЕТ ДАННЫХ

896.0 фунтов

16700 фунтов

1108 а

Пеликан ТП

ACSR

2×447.0

954

18×0,1628

1×0,1628

0,814×1,628 дюйма

1.333 дюйма

896.0 фунтов

140.0 фунтов

1036.0 фунтов

23600 фунтов

1128 а

Выше TP

ACSR

2×477.0

954

20×0,1544

7×0,0686

0,823×1,647 дюйма

1.347 дюйма

895.0 фунтов

175.0 фунтов

1070.0 фунтов

26400 фунтов

1134 а

Мерцание TP

ACSR

2×477.0

954

24×0,1410

7×0,0940

0,846×1,692 дюйма

1.385 дюйма

900.0 фунтов

328.0 фунтов

1228 фунтов

34400 фунтов

1153 а

Хок TP

ACSR

2×477.0

954

26×0,1354

7×0,1053

0,858×1,716 дюйма

1.405 дюйма

900.0 фунтов

414.0 фунтов

1314.0 фунтов

39000 фунтов

1162 а

Дахила ТП

AAC

2×556,5

1113

19×0,1711

НЕТ ДАННЫХ

0,856×1,712 дюйма

1.401 дюйма

1045.0 фунтов

НЕТ ДАННЫХ

1045.0 фунтов

19500 фунтов

1224 а

Флайкатер TP

ACSR

2×516.8

1033.5

18×0,1694

1×0,1694

0,847×1,694 дюйма

1.387 дюйма

970.0 фунтов

152.0 фунтов

1122.0 фунтов

25500 фунтов

1188 а

Пониженная передача TP

ACSR

2×516.8

1033.5

20 x 0,1607

7×0,0714

0,857×1,714 дюйма

1.403 дюйма

974.0 фунтов

190.0 фунтов

1164 фунтов

28300 фунтов

1194 а

Осфри TP

ACSR

2×556,5

1113

18×0,1758

1×0,1758

0,879×1,758 дюйма

1.439 дюйма

1044.0 фунтов

164.0 фунтов

1208.0 фунтов

27400 фунтов

1247 а

Кинглет TP

ACSR

2×556,5

1113

20×0,1667

7×0,0741

0,889×1,778 дюйма

1.455 дюйма

1050.0 фунтов

204.0 фунтов

1254.0 фунтов

30500 фунтов

1254 а

Параскеет TP

ACSR

2×556,5

1113

24×0,1523

7×0,1015

0,914×1,828 дюйма

1.496 дюйма

1050.0 фунтов

384.0 фунтов

1434.0 фунтов

39600 фунтов

1275 а

Дувь TP

ACSR

2×556,5

1113

26×0,1463

7×0,1138

0,927×1,854 дюйма

1.518 дюйма

1050.0 фунтов

482.0 фунтов

1532.0 фунтов

45200 фунтов

1290 а

День Лили TP

AAC

2 x 596,0

1192

19×0,1771

НЕТ ДАННЫХ

0,886×1,771 дюйма

1.450 дюйма

1119.0 фунтов

НЕТ ДАННЫХ

1119.0 фунтов

20400 фунтов

1279 а

KittiWake TP

ACSR

2 x 596,0

1192

18×0,1820

1×0,1820

0,910×1,820 дюйма

1.490 дюйма

1119.0 фунтов

175.0 фунтов

1294.0 фунтов

29800 фунтов

1304 а

Приседания TP

ACSR

2×605,0

1210

20×0,1739

7×0,0773

0,928×1,855 дюйма

1.518 дюйма

1141.0 фунтов

222.0 фунтов

1383.0 фунтов

33200 фунтов

1324 а

Орхидея TP

AAC

2×636,0

1272

37×0,1311

НЕТ ДАННЫХ

0,918×1,836 дюйма

1.503 дюйма

1194.0 фунтов

НЕТ ДАННЫХ

1194.0 фунтов

22800 фунтов

1335 а

Кингберд TP

ACSR

2×636,0

1272

18×0,1880

1×0,1880

0,940×1,8 дюйма

1.539 дюйма

1194.0 фунтов

186.0 фунтов

1380.0 фунтов

31400 фунтов

1359 а

Туракос ТП

ACSR

2×636,0

1272

20×0,1783

7×0,0792

0,951×1,902 дюйма

1.557 дюйма

1200.0 фунтов

234.0 фунтов

1434.0 фунтов

34800 фунтов

1368 а

Ладья TP

ACSR

2×636,0

1272

24×0,1626

7×0,1085

0,977×1,954 дюйма

1.599 дюйма

1200.0 фунтов

438.0 фунтов

1638.0 фунтов

45400 фунтов

1391 а

ГЛОКНИНИИа ТП

AAC

2 x 66.6

1333

37×0,1342

НЕТ ДАННЫХ

0,939×1,879 дюйма

1.538 дюйма

1251.0 фунтов

НЕТ ДАННЫХ

1251.0 фунтов

23800 фунтов

1375 а

Сискин ТП

ACSR

2 x 66.6

1334

20×0,1826

7×0,0812

1,974×1,948 дюйма

1.594 дюйма

1258.0 фунтов

246.0 фунтов

1504.0 фунтов

36600 фунтов

1410 а

Фламинго TP

ACSR

2 x 66.6

1334

24×0,1667

7×0,1111

1,000×2,000 дюймов

1.637 дюйма

1258.0 фунтов

450.0 фунтов

1718.0 фунтов

47600 фунтов

1434 а

Фиолетовый TP

AAC

2 x 715,5

1431

37×0,1391

НЕТ ДАННЫХ

1,974×1,945 дюйма

1.594 дюйма

1343.0 фунтов

НЕТ ДАННЫХ

1343.0 фунтов

25600 фунтов

1439 а

Дунлин ТП

ACSR

2 x 715,5

1431

20×0,1891

7×0,0840

1,005×2,016 дюймов

1.650 дюйма

1350.0 фунтов

262.0 фунтов

1612.0 фунтов

39200 фунтов

1474 а

Арбукус TP

AAC

2×795,0

1590

37×0,1466

НЕТ ДАННЫХ

1,026 x 2,052 дюйма

1.680 дюйма

1493.0 фунтов

НЕТ ДАННЫХ

1493.0 фунтов

27800 фунтов

1536 а

Фонарь TP

ACSR

2×795,0

1590

45×0,1329

7×0,0886

1,064 x 2,128 дюймов

1.742 дюйма

1500.0 фунтов

292.0 фунтов

1792.0 фунтов

44200 фунтов

1577 а

Дрейк TP

ACSR

2×795,0

1590

26×0,1749

7×0,1360

1,108×2,216 дюйма

1.814 дюйма

1500.0 фунтов

688.0 фунтов

2188.0 фунтов

63000 фунтов

1620 а

Cockscomb TP

AAC

2 x 900,0

1800

37×0,1580

НЕТ ДАННЫХ

1,092 x 2,184 дюйма

1.788 дюйма

1690.0 фунтов

НЕТ ДАННЫХ

1690.0 фунтов

30800 фунтов

1658 а

Сурфптид ТП

ACSR

2×874.5

1749

20×0,2091

7×0,0929

1,115×2,23 дюйма

1.825 дюйма

1650.0 фунтов

322.0 фунтов

1972.0 фунтов

47600 фунтов

1674 а

Твинстоне ТП

ACSR

2 x 900,0

1800

20×0,2121

7×0,0943

1,131×2,262 дюйма

1.851 дюйма

1698.0 фунтов

332.0 фунтов

2030.0 фунтов

48200 фунтов

1703 а

Блюэбель TP

AAC

2×1033,5

2067

37×0,1671

НЕТ ДАННЫХ

1,170×2,340 дюйма

1.915 дюйма

1940.0 фунтов

НЕТ ДАННЫХ

1940 фунтов

35400 фунтов

1801 а

Мариголд TP

AAC

2×1113,5

2226

61×0,1351

НЕТ ДАННЫХ

1,216×2,4 дюймов

1.991 дюйма

2090.0 фунтов

НЕТ ДАННЫХ

2090.0 фунтов

39400 фунтов

1882 а

Ортоланы ТП

ACSR

2×1033,5

2067

45×0,1515

7×0,1010

1,212×2,4 дюйма

1.984 дюйма

1948.0 фунтов

380.0 фунтов

2328.0 фунтов

55400 фунтов

1853 а

Блужай TP

ACSR

2×1113.0

2226

45×0,1573

7×0,1049

1,258 x 2,5 дюйма

2.059 дюйма

2100.0 фунтов

410.0

Наша компания

Yifang Electric Group специализируется в основном на производстве и продаже проводов, включая дизайн, производство и продажу.

Продукция в основном охватывает низковольтный, средний, высоковольтный (ОТ 1 КВ до 220 кВ) изолированный кабель питания XLPE, кабель питания с изоляцией из ПВХ, кабель ABC, кабель управления строительным кабелем, кабель для сварки из резины и т.д.

Наш кабель XLPE может быть изготовлен в соответствии с техническими требованиями компании, эквивалентными IEC 60502,IEC60332,IEC60754. Некоторые индексы превосходят международные стандарты.

Наш сертификат

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
1.Q:Вы являетесь фабрикой или торговой компанией?
A: Производственная база в г. Хенан, Китай, с более чем 500 рабочими.

2.Q:как я могу посетить его?
О: Конечно, если вам нужно, мы организуем водителя забрать вас.

3.Q:как получить образцы?
A: Свяжитесь со мной по указанному ниже адресу, проверьте образец и адрес доставки.

4.Q:Вы когда-либо поставляли кабели в нашу страну?
Ответ: Кабели Yifang были проданы более чем 100 странам и регионам мира. Свяжитесь со мной для получения дополнительной информации.

5.Q:что такое ваш MOQ?
A: MOQ обычно 500 метров для кабелей большого диаметра. Свяжитесь со мной для получения подробной информации, если у вас есть конкретные требования к кабелям.

6. Q:когда я могу получить цену?
Ответ: Обычно котировки в течение 6 часов после получения запроса.

7.Q:сколько времени у вас срок поставки?
О: В зависимости от количества заказа.обычно наш время выполнения заказа составляет 3 — 20 рабочих дней.

Кто мы Китай Стандарт ASTM для overhead кабеля Swallow ACSR проводник производитель и поставщик,Вы можете получить более подробную информацию по электронной почте, вы получите дешевую или заводскую цену.

Get Latest Price Request a quote
